شرح عن اجهزة تسجيل الفيديو الرقمية ال dvr

[Eng Amr Adel]

ما هو ال DVR Digital Video Recorder ?

انه جهاز تسجيل فيديوهات كاميرات المراقبة ومنه نوعان : النوع الاول الذي يسمى stand alone والنوع الثاني هو cumputer based , النوع الاول هو عبارة عن جهاز ثابت يشبه ريسيفر التلفاز وهذا النوع يقوم بتخزين تسجيلات الفيديو بالقرص الصلب الذي يكون بداخله وتستطيع توصيله بشاشة عرض اما النوع الثاني فهو عبارة عن كرت يثبت بلوحة الام الخاصة باجهزة الحاسوب وهذا النوع يقوم بتخزين تسجيلات الفيديو على الحاسوب , يتميز هذا النوع بعدة صفات منها ان هنالك انواع تكون حساسة جدا لذا يجب تركيبها بحذر اذ انه بمجرد لمس ال chip يتلف , هذا الكرت يكون مرفق مع اسطوانة تحتوي على driver اي تعريف ايضا يأتي مع برنامج بنسختين نسخة تكون server والنسخة الثانية تكون client , الفرق بين النسختين هو ان احدهما تكون على الجهاز المثبت عليه الكارت وهي نسخة السيرفير اما النسخة الثانية وهي نسخة الclien فهي للاجهزة التي تريد المراقبة من بعد .

مصطلحات لا بد من ذكرها :
FPS : frame per second وهي معدل عرض الصور في الثانية الواحدة ويرمز اليها ايضا بـ IPS
v : video يرمز
a : audio يرمز
RC : record codec وهو نوع تشفير التسجيل اي نوع صيغة تسجيل الفيديو مثلا mpeg 4 او h.264 وهنالك اختلاف بين انواع التشفير فمنهم من يزيد من وضوح الصورة ولكنه يزيد سعتها ومنها العكس ومنها من يوازي بينهم ولعل الافضل بينهم هو h.264

تختلف اجهزة التسجيل عن بعضها من حيث الشركة المصنعة الجودة والسعر وايضا معدل عرض الصور fps وايضا عدد الكمرات فهنالك اجهزت تسجيل لاربع كاميرات وثمانية وستة عشر وايضا هنالك اجهزة تسجيل تختلف من حيث معدل الصور هنالك 50 وهنالك 100 200 400 . ملاحظة : لمشاهدة صورة الكاميرا بشكل ليس بالبطيء على جهاز العرض ( شاشة حاسوب او تلفاز ) يجب ان يكون لكل كاميرا 25 فريم fps . اجهزة التسجيل يجب ان تكون ملائمة لعدد الكاميرات اي ان اذا كان لدينا جهاز تسجيل 100\100 فريم فمن المفضل ان يكون الجهاز لاربع كاميرات لكي يقوم بتقسيمها بشكل متساوي بحيث ان لا يكون معدل عرص الصورة بالثانية لكل كاميرا اقل من 25 . من المفضل ان لا يقل معدل عرض الصورة بالثانية لكل كمرا عن 25 فريم . اذا زاد عدد الكمرات في الدي في ار علينا ان نختار ان يكون الفريم ملائمة لعدد الكاميرات بحيث يتقسم ال فريم على الكميرات كل كمرا 25 فريم

لنتكلم عن ال دي في ار الذي يثبت بالحاسوب :
كما ذكرنا فان منها يكون حساس ولذا يجب الحذر بتركيبها على لوحة الام ويجب ان يكون نظام القرص المرن هو ntfs وهنالك كروت لا تقبل الا ان يكون القرص المرن مقسم على اقسام لا تقل سعتها عن ال 40 جيجا . من المفضل ان يكون هنالك اكثر من قرص مرن في جهاز الحاسوب ويكون احدهم لتسجيل الكاميرات . ولا بد ان نذكر ان كرت الشاشة يجب ان لا يقل عن 128 ميغا وربما اقل من 512 , يجب ان يكون مثبت اخر اصدار لل direct x والتأكد ان تعريف كارت الشاشة هو اخر اصدار , ان نرفع قيمة الذاكرة الافتراضية virtual memory وايضا رفع اهمية ال process درجة واحدة ويكون هذا من ال task maneger

من الامور التي يجب ذكرها وهي تكون باعدادات البرنامج انه يجب ابطال خاصية الاقفال الذاتي .
وهنالك خاصية البعض يستعملها والبعض يستعمل طريقة اخرى , هذه الخاصية هي اعادة تسجيل الاحدث على الاقدم وهذا يكون عند امتلاء القرص المرن وهنالك طريقة اخرى وهي ان البرنامج يعطي انذار مما يدلنا على ان نقوم بتبديل القرص المرن الممتلئ بآخر فارغ
علينا ايضا ان نقوم بتحديد نوع التشفير اي صيغة التسجيل RC كما قلنا هنالك عدة خيارات منها mpeg 4 و h.264
ولا ننسى انه يجب تحديد نوع نظام اشارة الكاميرات وهو اما pal أو NTSC اغلب الكاميرات اليوم تكون من نظام ال pal وذلك لان نظام NTSC يكون للكاميرات الغير ملونة
ايضا لا بد لنا من عمل اعدادات الاضاءة للكاميرات وهذا الاعدادات تكون للوصول الى صورة افضل بسبب تأثير اشعة الشمس على الكاميرات (من المفضل ان نقوم بتركيب الكاميرا مع اشعة الشمس او الاضواء وليس عكسها ) , اما في حال وجود ميزة White Balance Controller للكمرا فلا داعي لهذه الاعدادات فميزة WBC تغني عن اعدادات الاضاءة للكاميرات

هنالك عدة ميزات لتسجيل الفيديوهات :
التسجيل المتعلق بالحركة : وهو تسجيل تلقائي عندما تلتقط الكاميرات اي حركة
التسجيل الدائم
التسجيل عن الامر : ويكون هذا التسجيل عندما يقوم المستخدم بامر البرنامج ببدء التسحيل
التسجيل في المواقيت المعينة
التسجيل عند الانذار : ويكون هذا عندما يكون جهاز التسجيل مرتبط باجهزة الانذار


من جهتي انا وهذا رأي وقد اكون مخطئ انا افضل جهاز التسجيل المنعزل stand alone وليس الكروت وذلك لامان اكثر . فاجهزة الحاسوب تكون معرضة للاصابة بالفايروسات وبرامج التجسس ومشاكل النظام والكثير من الامور التي تجعلني افضل جهاز التسجيل المنعزل على الكرت

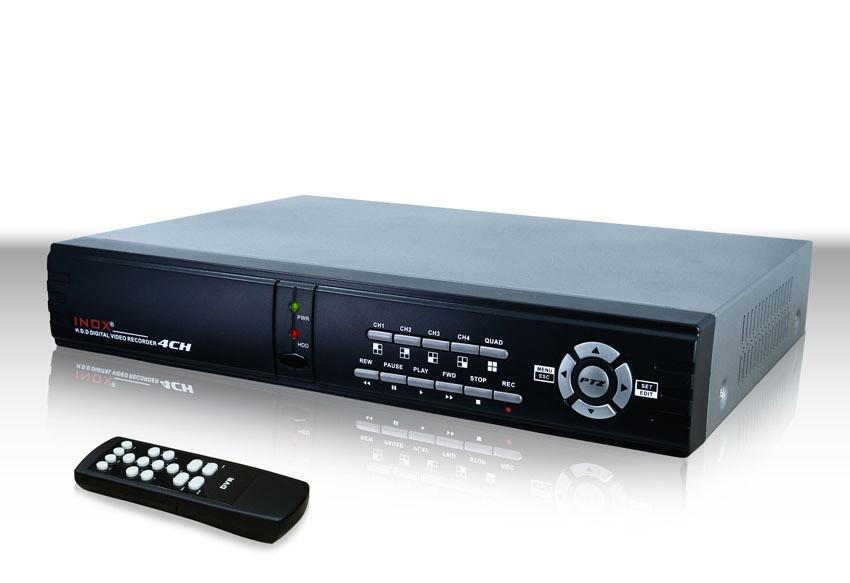

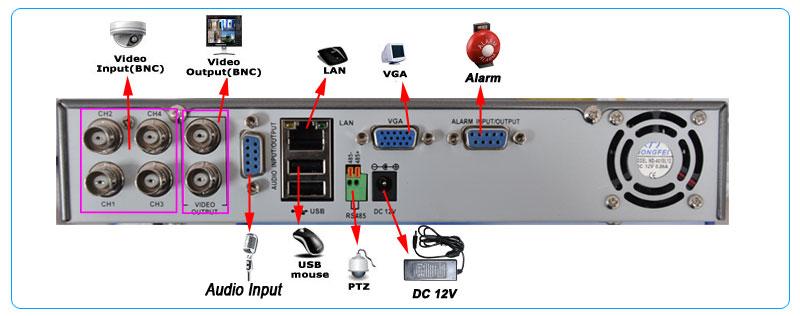

جهاز الdvr stand alone الثابت يحتوي على قرص مرن بداخله

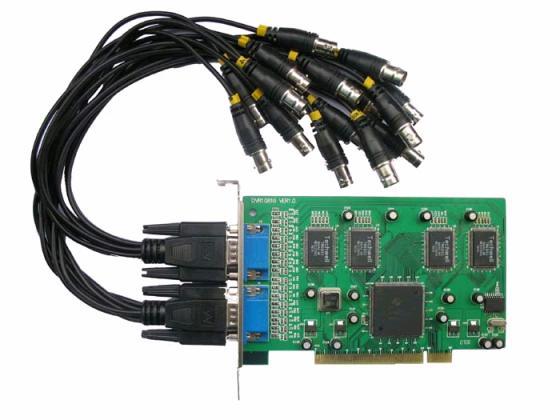

كرت dvr cumputer based
